星天地

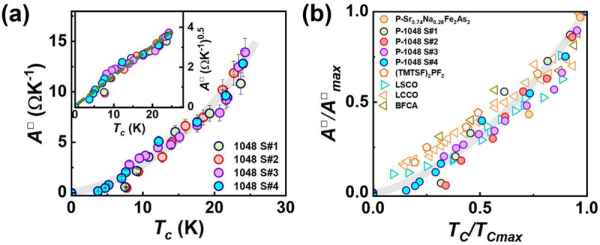

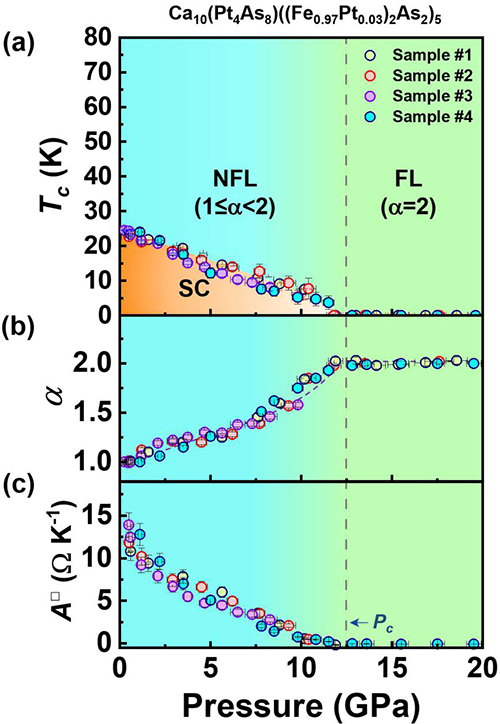

低温下电阻随温度的线性变化是奇异金属态的重要特征，在非常规超导材料中常被发现。高温超导电性对这种奇异金属态的依赖关系一直是高温超导机理研究中备受关注的问题，可能隐含了破解高温超导机理的“密码”。一般情况下，高温超导体的电阻随温度的变化既包含线性项，又包含温度的平方项，近似可用一个温度的幂律函数即R(T) = R0 + ATα, 或是R (T) = R0+ AT + BT2 来描述。幂指数α=1是奇异金属态，系数A的值为零则表明奇异金属态消失。近日，星天地娱乐城官网 物理研究所/北京凝聚态物理国家研究中心研究员孙力玲小组与研究员邱祥冈等，联合美国普林斯顿大学教授R. Cava、美国加利福尼亚大学洛杉矶分校教授N. Ni， 对具有奇异金属态的铁基超导体Ca10(Pt4As8)((Fe0.97Pt0.03)2As2)5（简称为1048 超导体）中奇异金属态和超导态的压力响应行为进行了系统研究，发现了随着压力的增加，其超导转变温度（Tc）连续下降，同时幂指数由常压下的 α=1 逐渐增加，而系数A随着压力逐渐减小。在量子相变临界压力处，超导转变温度Tc和A系数同时趋于零，转变成具有非超导费米液体态的高压相。这是首次在高温超导体中通过压力调控观察到奇异金属与超导态的共存共灭现象，揭示了这类超导体的超导电性对奇异金属态的依赖关系。研究通过对实验结果的进一步分析发现，1048超导体的Tc与A系数之间服从与其他高温超导体类似的经验关系（Tc~ A0.5）。相关研究成果发表在《自然-通讯》（Nature Communications）上。研究工作得到科学技术部、国家自然科学基金委员会、中科院战略性先导科技专项（B类）和松山湖材料实验室的支持。论文链接图1. 压力下超导转变温度对幂指数α和A系数的依赖关系。图2. （a）压力下1048超导体超导转变温度与系数A的变化关系；（b）不同的非常规超导体在压力下及常压掺杂得到Tc与A系数归一化后的关系，包括1048超导体和Sr0.74Na0.26Fe2As2超导体以及常压下掺杂的铜氧化物超导体及有机超导体。
