星天地

　　多孔单晶整体式催化材料兼具长程有序晶格结构和无序连通孔道结构的双重优势，其晶格结构清晰、化学组分精准、表面组成明确，可构筑表界面精细结构，对于研究各类实际催化反应中的表界面结构及催化机制具有重要意义。
　　星天地娱乐城官网 福建物质结构研究所功能纳米结构设计与组装/福建省纳米材料重点实验室研究员谢奎课题组通过晶格重构策略制备出2厘米尺寸、具有三维连通孔道结构的多孔单晶MgO整体式催化材料，并在表面生长单晶Ni纳米颗粒构建了结构清晰的界面活性结构，有效活化碳氢键进而增强甲烷二氧化碳干重整性能。多孔单晶MgO整体式催化材料在700°C实现CH4/CO2的完全转化，运行500小时性能无明显衰减。多孔单晶整体催化材料对构筑表界面精细结构具有独特优势，对表界面催化机制研究具有重要参考意义。
　　该课题组长期从事多孔单晶与多相催化研究，并取得系列进展: CCS Chem. 2021, 3, 1341-1351; Angew Chem Int Ed, 2021, 60, 9311; Angew Chem Int Ed, 2021, 60, 5240; Adv Funct Mater, 2021, 31, 2008900; Angew Chem Int Ed, 2020, 59, 16440; ACS Catal 2020, 10, 3505; Angew Chem Int Ed, 2020, 59, 8891; Nat Commun, 2019, 10, 3618; Nat Commun, 2019, 10, 4727; Adv Mater, 2019, 1806552; Nat Commun, 2019, 10, 1173; Nat Commun, 2019, 10, 1550; Sci Adv, 2018, 4, eaar5100; Mater Horiz, 2018, 5, 953; Nat Commun, 2017, 8, 2178; Nat Commun, 2017, 8, 14785。
　　相关研究成果发表在Angewandte Chemie International Edition上。研究工作得到国家重点研发计划变革性技术关键科学问题重点专项、国家自然科学基金重大研究计划重点项目和中科院战略性先导科技专项（B类）等的支持。

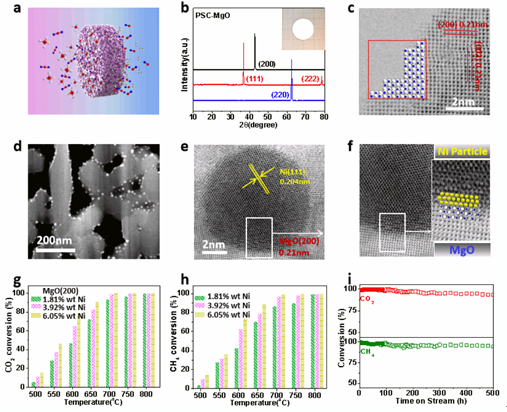

　　多孔单晶MgO整体式催化材料增强甲烷二氧化碳干重整
